消防自動噴水滅火系統噴頭選型（倉庫建筑）

2019-12-18 14:38:10

作者：合景消防

本項目屬于倉庫建筑，按《建筑設計防火規范》BG50016的要求應設置自動噴水滅火系統。

本系統采用閉式系統和濕式系統。采用閉式噴頭，噴頭的公稱動作溫度一般選用68℃；不做吊頂的場所采用直立型噴頭（噴頭濺水盤向上安裝，其濺水盤與頂板的距離按《自動噴水滅火系統設計規范》GB50084的7.1.6、7.1.7、7.1.14、7.1.15條的規定），有吊頂場所采用下垂型或吊頂型噴頭（噴頭濺水盤向下安裝）。凈空高度大于800mm的悶頂和技術夾層,當悶頂內敷設的配電線路采用不燃材料套管或封閉式金屬線槽保護、風管保溫材料等采用不燃難燃材料制作且無其他可燃物時，悶頂和技術夾層內可以不設置噴頭，否則應加設噴頭。貨架的層的設計按《自動噴水滅火系統設計規范》第5.0.7、5.0.8條。

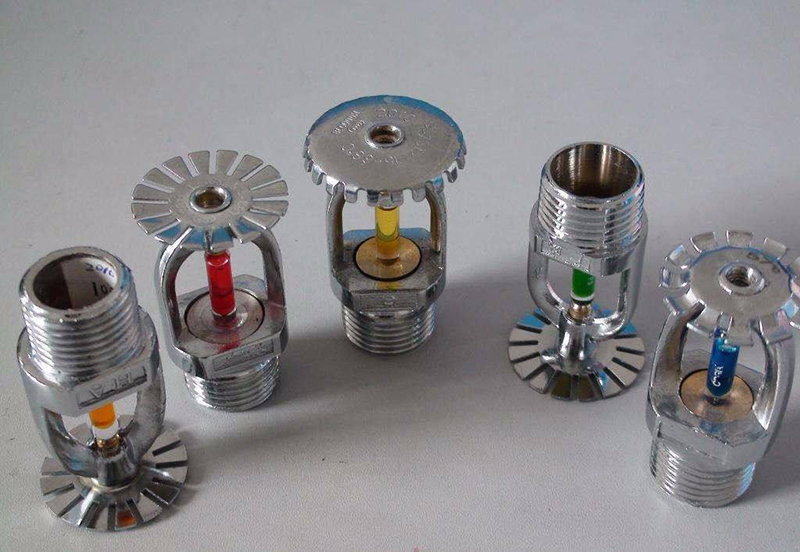

消防自動噴水滅火系統噴頭選型

最大凈空高度h≤9m的區域：

可采用標準覆蓋面積灑水噴頭（特殊響應或標準響應）或倉庫型特殊應用噴頭或早期抑制快速響應噴頭。一般情況下僅在該區域頂部設置噴頭即可，此時若采用鋼制貨架儲存物品時貨架的層板均采用通透層板，通透部分的面積不小于層板總面積的50%；只有當采用標準覆蓋面積灑水噴頭且最大儲物高度hs>7.5m時，除在頂板下設置噴頭外，還應設置貨架內置噴頭，鋼制貨架的層板應為實層板。

最大凈空高度9

可采用倉庫型特殊應用噴頭或早期抑制快速響應噴頭。一般情況下僅在該區域頂部設置噴頭即可，此時若采用鋼制貨架儲存物品時貨架的層板均采用通透層板，通透部分的面積不小于層板總面積的50%；只有當采用倉庫型特殊應用噴頭且最大儲物高度hs>10.5m時，除在頂板下設置噴頭外，還應設置貨架內置噴頭，鋼制貨架的層板應為實層板。

最大凈空高度12

可采用早期抑制快速響應噴頭。僅在該區域頂部設置噴頭即可，此時若采用鋼制貨架儲存物品時貨架的層板均采用通透層板，通透部分的面積不小于層板總面積的50%。

最大凈空高度h>13.5m或hs>12m的區域：

此時貨物堆放高度很大，堆垛、托盤儲物方式很難做到，一般采用貨架才容易實現；按《自動噴水滅火系統設計規范》第5.0.8條的條文說明，不推薦采用頂板下布置ESFR即早期抑制噴頭+貨架內置噴頭的布置方式，而應按第5.0.4、5.0.8條進行設計。由于貨架布置一般較難確定，尤其是移動式貨架，噴頭在頂板下面為滿天星布置以策安全；當貨架區域和通道區域確定后，應設置貨架內置噴頭，鋼制貨架的層板應為實層板（其中應保證貨架最高實層板距離頂板的高度不大于9m），通道頂部補強加設自動跟蹤定位射流滅火系統。頂板下灑水噴頭噴水強度倉庫危險級I級、II級≥18(L/min·m2)、倉庫危險級III級≥22(L/min·m2)，作用面積≥200m2，持續噴水時間≥2h。

其他的設計參數如下：

1) 本倉庫按倉庫危險級I級進行設計，最大凈空高度h≤9m，最大儲物高度hs≤3.5m，采用堆垛或托盤儲存方式，設計噴水強度為8L/(min·m2),作用面積為160m2，持續噴水時間為1h。

選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=80，系統最不利點處噴頭的最小工作壓力為0.15MPa，噴頭最大布置間距不大于3.4m，最小間距不小于1.8m。

2) 本倉庫按倉庫危險級I級進行設計，最大凈空高度h≤9m，最大儲物高度3.5

選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3.4m，最小間距不小于1.8m。

3) 本倉庫按倉庫危險級I級進行設計，最大凈空高度h≤9m，最大儲物高度6

選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.12MPa，噴頭最大布置間距不大于3m，最小間距不小于1.8m。

4) 本倉庫按倉庫危險級I級進行設計，最大凈空高度h≤9m，最大儲物高度hs≤7.5m，采用堆垛或托盤或貨架儲存方式。

選用早期抑制快速響應噴頭，噴頭流量系數K=242，系統最不利點處噴頭的最小工作壓力為0.25MPa，作用面積內同時開放的噴頭數為12只。噴頭最大布置間距不大于3.7m，最小間距不小于2.4m，持續噴水時間為1h。

5) 本倉庫按倉庫危險級I級進行設計，最大凈空高度h≤9m，最大儲物高度hs≤7.5m，采用堆垛或托盤或貨架儲存方式。

選用倉庫型特殊應用噴頭，噴頭流量系數K=363，系統最不利點處噴頭的最小工作壓力為0.15MPa，作用面積內同時開放的噴頭數為12只。噴頭最大布置間距不大于3.7m，最小間距不小于2.4m，持續噴水時間為1h。

6) 本倉庫按倉庫危險級II級進行設計，最大凈空高度h≤9m，最大儲物高度hs≤3.5m，采用堆垛或托盤儲存方式，設計噴水強度為8L/(min·m2),作用面積為160m2，持續噴水時間為1.5h。

7) 本倉庫按倉庫危險級II級進行設計，最大凈空高度h≤9m，最大儲物高度3.5

選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.15MPa，噴頭最大布置間距不大于3m，最小間距不小于1.8m。

8) 本倉庫按倉庫危險級II級進行設計，最大凈空高度h≤9m，最大儲物高度6
選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.25MPa，噴頭最大布置間距不大于2.8m，最小間距不小于1.8m。

9) 本倉庫按倉庫危險級II級進行設計，最大凈空高度h≤9m，最大儲物高度hs≤7.5m，采用堆垛或托盤或貨架儲存方式。

10) 本倉庫按倉庫危險級II級進行設計，最大凈空高度h≤9m，最大儲物高度hs≤7.5m，采用堆垛或托盤或貨架儲存方式。

11) 本倉庫儲物類別為I、II級、瀝青制品、箱裝不發泡塑料，最大凈空高度h≤13.5m，最大儲物高度hs≤12m，采用堆垛或托盤或貨架儲存方式。

選用早期抑制快速響應噴頭，下垂型，噴頭流量系數K=363，系統最不利點處噴頭的最小工作壓力為0.35MPa，作用面積內同時開放的噴頭數為12只。噴頭最大布置間距不大于3.0m，最小間距不小于2.4m，持續噴水時間為1h。

12) 本倉庫最大凈空高度h=25m，采用多排貨架儲物、按倉庫危險級II級進行設計。

（1）頂板下灑水噴頭噴水強度18(L/min·m2)，作用面積≥200m2，持續噴水時間≥2h，選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.2MPa，噴頭最大布置間距不大于3m，最小間距不小于1.8m；

（2）自地面起每3m設置一層貨架內置噴頭，共設置有7層，持續噴水時間≥2h，選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3m，最小間距不小于2m。貨架內置噴頭開放的總數為14只，按最高兩層貨架各開啟7只噴頭計算流量。

（3）通道頂部補強加設自動跟蹤定位射流滅火系統。

整個噴淋系統用水量按上述全部疊加，噴淋泵流量按（1）、（2）疊加。
